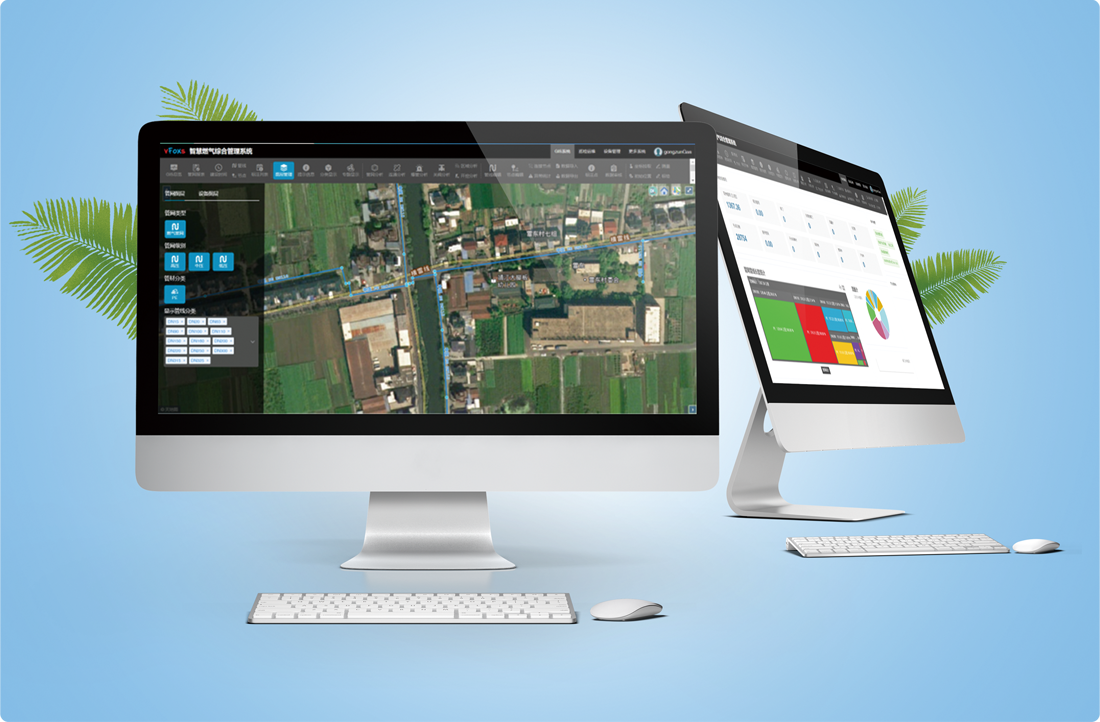

管网GIS地理信息系统
建设背景:
燃气行业中,管网及其附属设备的属性数据是极其的基础数据,也是相对的管理数据。而传统的管理方法则存在着诸多弊端:纸张图纸种类多、数量大、易破损;查询统计困难;管网拆改后图纸更新速度慢等等。
更重要的是,燃气的高危险性决定了处理突发事故的重要性和紧迫性。由于燃气管网多埋于地下,相邻管线错综复杂,因此在抢修和决策时常常无法做出迅速响应。另外,及时了解管网设备的腐蚀程度,合理维护维修,优化管网负荷,各个系统之间的信息共享等等都是燃气企业面临解决的问题。
随着我国经济的发展、城市规模的扩大和现代化程度的不断提高。城市的管网系统也越来越庞大,许多管线的填埋复杂、资料不清,有些管线甚至仅凭当时施工人员的记忆去寻找。造成诸多设计上的失误和施工中的事故。构建以组件式GIS为平台的信息综合、分析和决策的管网管理系统,把管网的图形和属性数据用计算机进行可视化管理。不仅图文并茂,准确高效,而且易于更新。从而大大提高了管网管理工作的效率和质量。
GIS系统概要:
GIS系统充分利用了现代化计算机网络技术、云计算技术、3G信息通信技术、Zigbee无线技术,结合地理信息系统和全球定位系统,建立起适应社会需求的城市管网生产运营综合管理系统与应急指挥综合信息平台,满足生产运营与调度指挥等业务需求,具备多媒体信息综合处理功能,实现了生产调度与各系统的高度集成、高效融合,使各类信息精确显示、高度共享。
创新技术:多种地图支持、富客户端应用、云分布式平台、新移动化办公、跨多平台使用。
系统作用:
为充分发挥GIS的技术优势,为燃气管网管理提供及时、科学的决策依据,同时还要与公司现有信息系统及以后要建立的信息系统,如SCADA系统、用户系统、工单系统等,充分结合在一起。
通过地理信息系统、数据库、Web可视化技术用于城市地下管网信息管理,通过有效的数据采集、数据入库、条件查询、综合分析、使得各权属和业务部门能够方便的掌握地下管网资源分布与使用状况,促进城市精细化管理,保障城市地下管线高质量运转;为城市地下管线规划、建设管理、政府决策和紧急事故处理提供依据,为建设“智慧城市”、“智慧社会”提供数据基础。

功能简介:
1、GIS总览数据统计
以图表形式,统计现有管网公里数、规划管网公里数、废弃管网公里数、管网节点总数等,报警事件统计分析、开关阀事件统计等
2、设备管理
支持新增管网设备,对不同设备、口径等进行统一汇总,并支持设备列表导出
3、地图编辑
提供修改地图的功能,包括对地图各要素的增加、删除、修改功能,支持卫星地图、电子地图不同展示方式的切换
4、管网管理
包括对管线的编辑,如新增、删除、编辑等,可以根据口径类别、材质类别进行不同的展示,对管网进行统计
5、预警分析
通过实时数据采集,可在地理信息系统上,实时展示采集到数据,如压力等,并及时对系统进行预警提示,快速解决隐患
6、图纸列表
图纸列表是图纸解析上传保存的图纸。单击图纸列表,地图会切换城CAD模式,显示CAD文件内容
7、图纸解析
图纸解析是将CAD文件中的管线、设备等信息导入到系统中,用户可以设置坐标类型、原点经度、原点纬度、东偏移、北偏移、X平移、Y平移等配置信息来确保cad的数据导入到系统地图中减小偏移。减少用户手动绘制管线、添加设备等工作量
8、条件查询
根据所需要的条件进行管线查询
系统特点:
1、使用操作简单
系统简单易学,方便对接GIS初学用户,节约使用成本
2、强大的可视化展示
系统支持地图的多种展现方式,统计报表等也以图表形式呈现
3、丰富的系统功能
系统采用B/S架构,无需安装客户端,使用浏览器即可完成各种操作,升级维护简单
4、管网数据检测
突发应急事故,协助分析管线分布情况,协助完成应急处置,危害降至较低限度
