智慧燃气管理平台
建设背景:
智慧燃气管理平台充分运用5G、人工智能、大数据等前沿技术,围绕持续创新,以信息网络为基础,设施升级为重点,优化服务为核心,全面提升燃气行业现代化管理水平,实现企业监管智能化、预警管理直观化、安全责任可溯化。建立集政府监管和企业数字化于一体的燃气信息化服务平台,在保证基础数据完整准确的前提下将各应用系统的数据统一呈现。依托人工智能,对监管情况进行自动预警。与其它政务平台融合互通,实现功能互补、大数据共享。智慧燃气服务平台建设思路可概括为:“高度集成、集中监管、信息共享、业务协同”,通过“监管一体、两化融合”,实现整个燃气系统过程中的政企互动智慧化。

建设应用:

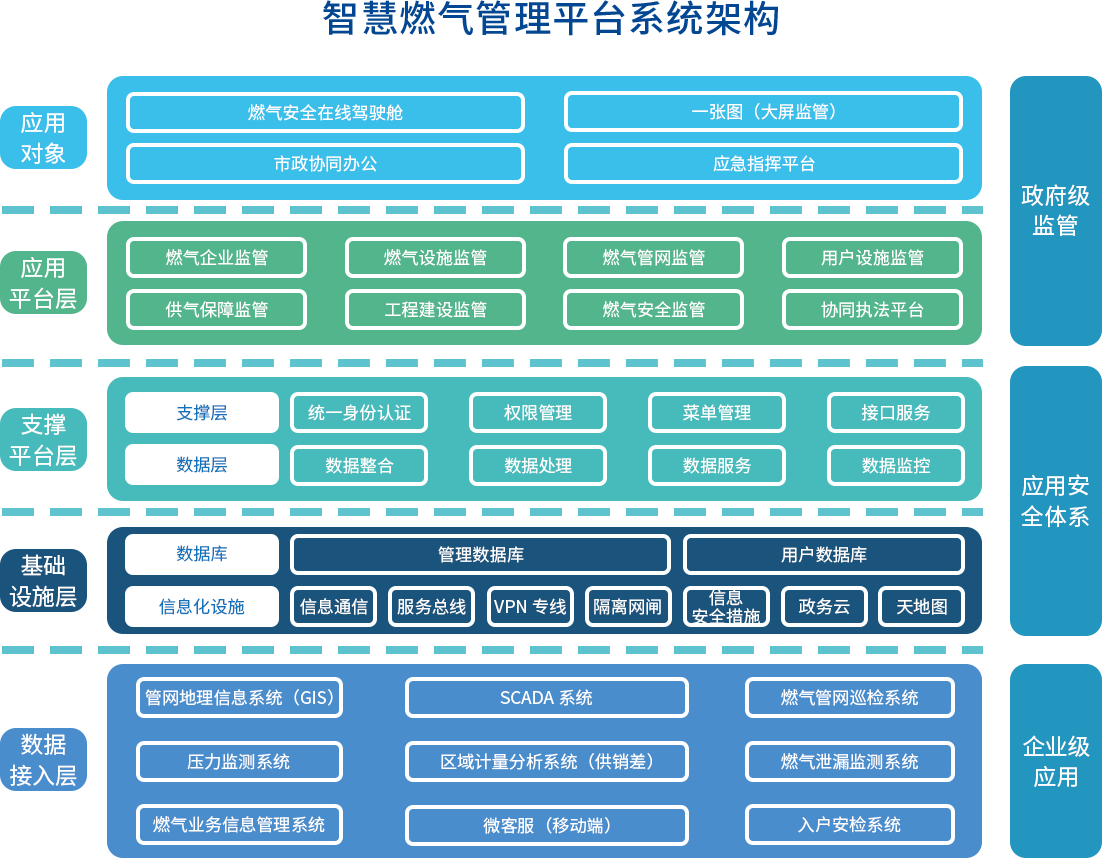

智慧燃气服务平台分为城市燃气企业级应用和政府级监管应用。企业级应用是为建设燃气用气安全,推动燃气安全风险管理技术创新、模式创新、应用创新,提升燃气安全风险发现、防范、化解、管控的智能化水平,坚决遏制燃气重特大安全事故发生,有效减少较大和一般燃气事故,提升人民群众安全感和幸福感。政府监管级,政府监管平台是集日常业务监管和实时数据监控于一体的综合平台,具备自动预警功能,并与其它政务平台融合互通,实现功能互补、大数据共享。监管平台通过和各燃气企业的智能系统对接,对企业监管、设施监管、用户监管、工程监管、供气保障监管、安全监督等方面进行数据归集,实现数字化监管、线上协同执法。
城市燃气企业级应用:
·SCADA系统(场站、门站、工商用户)
燃气企业监测与控制系统(SCADA)能完成对整个燃气管网的参数监视和管理,结合了PLC技术、RTU技术、网络通信技术、数据库技术等,能实现对燃气系统的进气、计量、输配、调压全过程的监控和管理,为生产调度提供及时、准确和可靠的管网运行数据。
场站自控系统的运用中,可实现对场站的数据采集与分析、数据及工艺图的实时显示,实现超限报警、设备管理、用气量分析与预测等;对中低压调压站/门站,可以实现对站点流量仪表、温度和压力变送器数据采集监控,以及电动阀门远程控制等;对工商业用户,实现对工业用户流量计数据采集监控,主要采集流量计上工况累计流量、标况累计流量、工况瞬时流量、标况瞬时流量、总流量、温度、压力等,有安装IC卡阀门控制器的用户,可以采集IC卡阀门控制器的剩余用气量(或剩余金额)、用气总量等数据,以及远程控制阀门的启闭。
·管网地理信息系统(GIS)
GIS系统充分利用了现代化计算机网络技术、云计算技术、Zigbee无线技术,结合地理信息系统和全球定位系统,建立起适应社会需求的城市管网生产运营综合管理系统与应急指挥综合信息平台,满足生产运营与调度指挥等业务需求,具备多媒体信息综合处理功能,实现了生产调度与各系统的高度集成、高效融合,使各类信息精确显示、高度共享。
通过地理信息系统、数据库、Web可视化技术用于城市地下管网信息管理,通过有效的数据采集、数据入库、条件查询、综合分析、使得各权属和业务部门能够方便的掌握地下管网资源分布与使用状况,促进城市精细化管理,保障城市地下管线高质量运转;为城市地下管线规划、建设管理、政府决策和紧急事故处理提供依据,为建设“智慧城市”、“智慧社会”提供数据基础。
·燃气管网巡检系统
基于GIS系统,集合燃气管网管理、管网输配设备管理、技术档案管理、客户安检管理、应急指挥管理、巡线管理、综合分析等功能。实现快速采集、建库、查询、检索、及时更新、统计、空间分析以及资源共享等,实现将大规模的、动态变化的基础资料转换为数字化的、可操作的、可共享的信息资源,为管线工程实施提供高精度的地下管线数据。用数据对巡线、安检工作任务即时监控与管理、考核。
通过系统下发巡检任务,巡检人员通过巡检APP接收任务,按照指定的路线对管道及设备进行安全检查,并及时汇报异常情况。通过SCADA系统提供的接口,将管道压力和阀室、阀门状态等信息直观显示GIS系统中,并能够根据提供的数据判断是否发生泄漏或者爆管。
实现巡检人员及巡检车辆定位,巡检、上报实时查看,为爆管、泄露事故的抢修与维修提供关闸方案;及时推送工单及用户维修告知单,从而实现管网的信息化管理,为管网的改造优化和扩建提供辅助决策支持。实现管网及相关设施的动态管理,为规划、建设及各有关部门提供服务,为管网规划、抢险、改扩建决策提供技术支持。
·区域计量分析系统(供销差)
燃气供销差是指当期燃气供应量与当期燃气销售量的差值,而燃气供销差率则为该差值与当期燃气供应量之比。一般城市燃气经营企业的燃气供销差多为正值,说明通过终端用户抄表计量的燃气销售量少于企业供给的燃气总量,供销差率因此对企业的经营效益产生直接影响。
燃气供销差直接影响燃气企业的经济效益,是反映燃气企业整体经营管理水平的综合性指标之一。通过区域计量分析系统,降低燃气企业供销差率,提高燃气企业经济效益,促进燃气行业可持续健康发展;推动燃气企业精细化管理,创造优秀燃气企业品牌形象;促进燃气用气安全、保障民生,打造多方共赢运营模式,构建和谐社会。
·燃气业务信息管理系统
燃气业务信息管理系统是对燃气用户档案、抄表、收费、用户事物管理、IC卡管理、购气管理、报表、打印凭证、开具发票、数据图表分析、多营业厅联网办理业务的统一管理。
软件采用B/S架构,考虑了百万数量级物联网表长达十年每小时数据存储的需要,也同时考虑了百万物联网表用户移动端充值、查询、报修等需求并发时的网络的负载需要,以及海量用户表计数据的统计分析以及其它的大数据计算分析的需求,采用了模块化分布式设计、支持服务配备弹性扩充、多平台对接。满足营业厅常规的燃气业务信息管理,同时实现无线智能抄表、移动支付、远程控制及移动办公的功能,并为燃气监测和管理提供数据分析和决策依据,为燃气的管理及调度提供丰富的数据支持。
政府级监管:
·燃气安全在线驾驶舱
政府燃气综合监管平台将天然气门站、场站、LNG气化站、阀门井、调压站、管道燃气、瓶装燃气、居民用户、非居名用户、燃气企业等纳入管理对象,为燃气行业主管单位和部门提供针对燃气安全防护、生产运维、经营管理、工程建设等方面的综合监管平台。通过信息化手段实现数字化监管、提供辅助决策、提高协同办公水平,落实监管工作、加强监管力度、提高监管效率、促使相关企业规范化运营、专业化管理,提高安全意识,保障燃气安全运行。
·一张图
以GIS系统为基础,整合从主干管网到城镇管网、到终端用户的资源数据(门站、场站、阀门井、调压站、管道燃气设施、管道工程建设、预警信息等),将数据汇集到“一张图”,实现统一管理,辅助生产调度和科学决策。
·用户监管
居民用户或非居用户,纳入统一管理范围;对入户安检率、安检合格率、泄漏报警装置安装率及在线率、智慧厨房安装率、物联网表安装率等进行统计分析预警,进行综合管理。
·视频监控
燃气重点厂区、管道设施接入视频监控,对接场站安防系统,通过后台监控平台,实时查看厂区、管道设施周围附近情况,及时排除安全隐患。
·隐患管理
划分隐患等级,实现隐患统计分析、绩效考核、示险预警等功能;满足场站隐患、管网隐患、客户隐患的排查、治理、管控需求。
·管网监控
对地下管网建立数据化信息,包括管网权属、材质、压力、管径、使用年限等;且系统平台实时采集管网的压力、温度,分析管网运行状况,保障管网安全、经济运行。
·协同执法
协同公安(交警)、消防、应急、市场监管、综合执法、用户行业主管等部门,联合督促燃气企业、燃气用户纠正违规行为,整改风险隐患,规范统一行政裁量标准,实现燃气行业违法行为跨部门执法处置。
·企业监管
利用数据库整合到的关于企业的各类数据建立算法模型,从不同维度对企业进行综合评判。通过不同维度的数据挖掘分析,建立企业各类经营风险预警模型,及早获知企业潜在风险,做好防控工作。
·统计分析
结合企业规模、组织架构、人员配置、运营情况等配套统计分析企业经营数据。实现企业报表的多样化展示、交互分析、数据录入、权限管理、打印输出、移动应用等需求。
